靜電電除塵器由兩大部分組成：一部分是電除塵器本體系統；另一部分是提供高壓直流電的供電裝置和低壓自動控制系統。電除塵器的結構原理圖如圖1所示，高壓供電系統為升壓變壓器供電，除塵器集塵極接地。低壓電控制系統用來控制電磁振打錘、卸灰電極、輸灰電極以及幾個部件的溫度。

靜電除塵器與其他除塵設備相比，耗能少，除塵效率高，適用于除去煙氣中0．01—50μm的粉塵，而且可用于煙氣溫度高、壓力大的場合。實踐表明，處理的煙氣量越大，使用靜電除塵器的投資和運行費用越經濟。

寬間距臥式電除塵器技術

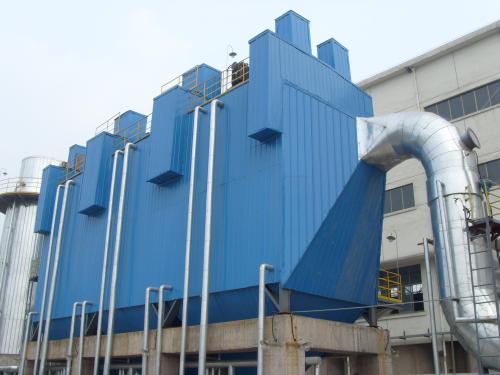

HHD型寬間距臥式電除塵器是引進和借鑒國外先進技術，結合中國各行業工業窯爐廢氣工況的特點，為適應日趨嚴格的廢氣排放要求和WTO市場準則研究開發的科研成果。該成果已廣泛應用在冶金、電力、水泥等行業。

最佳寬間距及極板特別配置

使得電場場強、板電流分布更加均勻，驅進速度可提高 1.3倍，使捕集粉塵比電阻范圍擴大到10 1 -10 14 Ω-cm，特別適用于硫化床鍋爐、新型水泥干法回轉窯、燒結機等廢氣的高比電阻粉塵回收，減緩或消除反電暈現象。

整體新型RS電暈線

高長度可達15米，具有起暈電壓低，電暈電流密度大，鋼性強，不破損，具有抗高溫、抗熱變能力，結合頂部振打方式清灰效果很好。根據粉塵濃度大小配置相應的電暈線密度，從而可適應高粉塵濃度的收塵，高允許入口濃度可達1000g/Nm 3。

電暈極頂部強力振打

根據清灰理論設計的頂部放電極強力振打，可采用機械和電磁兩種任選方式。

陰陽兩極自由懸吊

HHD電收塵器收塵系統和電暈極系統均采用三維懸吊結構，當廢氣溫度過高時，收塵極和電暈極將按三維方向任意膨脹伸展，收塵極系統還特別設計了抗熱變鋼帶約束結構，使得HHD電收塵器具有較高的抗熱變能力，經商業運行表明，HHD電收塵器高耐溫可達390℃。

提高振打加速度

優化清灰效果 ：收塵極系統清灰好壞直接影響收塵效率，大部分電收器在經過一段時間運行后都表現出效率下降情況，究其根源主要是收塵極板清灰效果差所致， HHD電收塵器利用新撞擊理論和實踐結果，改傳統扁鋼撞擊桿結構為整體型鋼結構，又將收塵極的側部振打錘結構刪繁就簡，使掉錘環節減少2/3，實驗表明收塵極板面小加速度從220G提高到356G。

占地面積小、重量輕

由于放電極系統采用頂部振打設計，且打破常規創造性地將每個電場采用非對稱懸吊設計，并利用美國環境設備公司殼體計算機軟件優化設計，使得在同樣收塵總面積的情況，電收塵器總體長度減少3-5米，重量減輕15%。

高保證絕緣系統

為防止電除塵器的高壓絕緣材料結露爬電，殼體采用蓄熱雙層充氣屋頂設計，電加熱采用新PTC、PTS材料，絕緣套管底部采用雙曲線反吹清掃設計，預防了瓷套管結露爬電的易發故障，且維護、保養、更換極為便利。

匹配L-C高系統

高壓控制可采用 DSC系統控制，上位機操作，低壓控制采用PLC控制， 中文觸摸屏操作。高壓電源采用恒電流、高阻抗直流電源，匹配 HHD電收塵器本體?？僧a(chǎn)生高除塵效率、克服高比電阻、處理高濃度的優越功能。
